目前針對重金屬污染土壤的修復技術主要包括安全填埋法、固化 / 穩定化、和植物修復技術等，其中安全填埋技術不適用于自然保護區、水源保護區等對環境保護有嚴格限制的區域，同時要求填埋場地周邊無環境敏感目標且填埋場的容量足夠消納污染土壤。穩定化 / 固化技術只適用于污染相對較輕的土壤，該方法是將污染物穩定固定減少風險，而非去除 ；植物修復技術一般只能對某種特定的重金屬具有超累積能力，對污染物較多的土壤則較為困難，另外因?yàn)橹参镂瘴廴疚锏乃俣群苈瑢?dǎo)致修復時間很長，因此這種技術適用于對土地修復時間沒有嚴格限制的工程。 為解決現有技術中的不足，本發明的目的在于提供一種
淋洗土壤修復設備。
1、淋洗土壤修復設備的技術方案為 ：
一種淋洗法土壤修復成套設備，包括依次逐級串接的螺旋輸送機、初篩分離機、細篩分離機、加酸攪拌池、離心分離機、污水池、加堿攪拌池、沉淀池和壓濾機。
進一步地，所述初篩分離機包括箱體和篩籠，所述箱體下部為儲液箱，所述儲液箱內設有泥漿循環攪拌管和一臺以上的泥漿泵，泥漿泵的輸出端連接細篩分離機的進料口 ；所述圓柱狀篩籠的轉軸兩端經左右兩側的旋轉支架連接于箱體上部呈轉動狀態，轉軸一端連接減速機，所述篩籠的左側設有與螺旋輸送機輸出端連接的進料口，篩籠右側設有出渣斗，篩籠外側的上方設置有噴淋管，所述噴淋管經清水泵連接清水囊，篩籠外壁上設有一層篩網，篩籠內壁上設有多組平行葉片，所述葉片傾斜或螺線狀設置于篩籠內壁，葉片的兩端與篩籠的兩個端面連接。
進一步地，所述細篩分離機包括進料口、儲液箱、傳送帶、泥漿泵、出料管和傳送支架，所述儲液箱內設有一臺以上的泥漿泵，泥漿泵的輸出端連接加酸攪拌池的進口，傳送支架連接于儲液箱上方，所述傳送帶支承于傳送支架上，傳送帶的帶面為網狀，所述傳送帶與儲液箱在垂直方向投影部分或全部重合，傳送帶的上方設有進料口，所述進料口位于儲液箱正上方，噴淋管設置于儲液箱的正上方，噴淋管設置于進料口朝向傳送帶傳送方向的一側，所述噴淋管經清水泵連接清水囊。
進一步地，所述加酸攪拌池包括兩級串聯的酸桶、羅茨風機、攪拌機、加酸計量泵和泥漿泵，所述兩級酸桶上均設有攪拌機，所述攪拌機上設有 PH 計，所述羅茨風機出風口經管道伸入兩級酸桶的底部，所述加酸計量泵的出口管與第一級酸桶連接并與 PH 計聯動，第一級酸桶上設有與細篩分離機連接的進口，第二級酸桶底部連接有泥漿泵，所述泥漿泵的輸出端與離心分離機的輸入端連接。
進一步地，所述離心分離機的液相出口經管道連接污水池，所述離心機的固相出口連接螺旋輸送機的輸入端，所述污水池經污水泥漿泵連接加堿攪拌池。
進一步地，所述加堿攪拌池包括三級串聯的堿桶，所述各級堿桶分別設置有攪拌機和加堿計量泵，所述堿溶液攪拌器上設有 PH 計，所述加堿計量泵與 PH 計聯動，所述最后一級堿桶經泥漿泵連接沉淀池。
進一步地，所述沉淀池包括多級串接的沉淀池。
再進一步地，壓濾機的水相出口連接有清水桶，所述清水桶經清水回收泵連接清水囊，壓濾機的固態出口連接螺旋輸送機的輸入端。
本發明采取初篩淋洗，細篩淋洗將土壤中的重金屬離子和其他污染物與從土壤中分離至水中，經過兩級酸池氧化將金屬離子與酸中的陰離子結合后熔與水中，再經過離心分離機將含有污染物的水和去除污染物的泥進行分離 ；含污染物的水經過堿池的還原后與氫氧根反應以沉淀形式從污水中分離，沉淀物經絮凝后進入到四級沉淀池沉淀后固液分離，分離出的水可以回收用于初篩淋洗，細篩淋洗，含污染物的固體排出后送入壓濾機壓濾回收，壓濾過程中產生的含少量污染物的水送回至污水池重新處理分離。該工藝設計合理，處理效果，處理成本低，且使用范圍廣。
3、淋洗土壤修復設備結構圖
圖 1 本發明的連接示意圖 ；

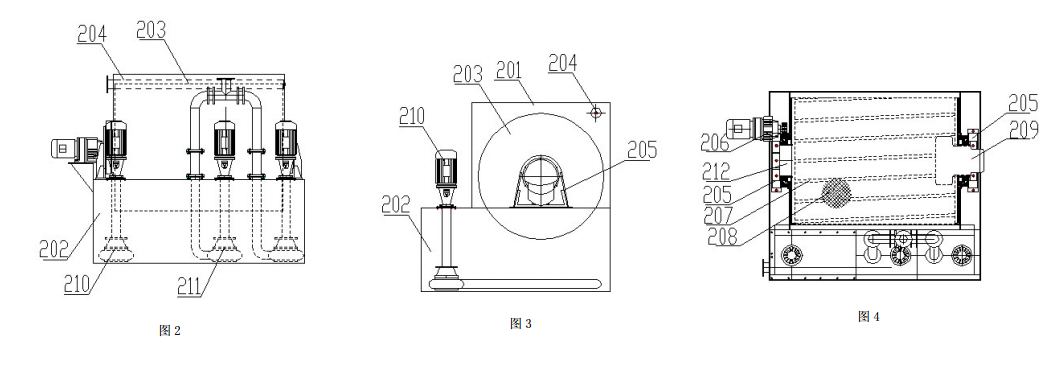

圖 2 為初篩分離機的主視圖 ；
圖 3 為初篩分離機的左視圖 ；
圖 4 為初篩分離機的俯視圖 ；

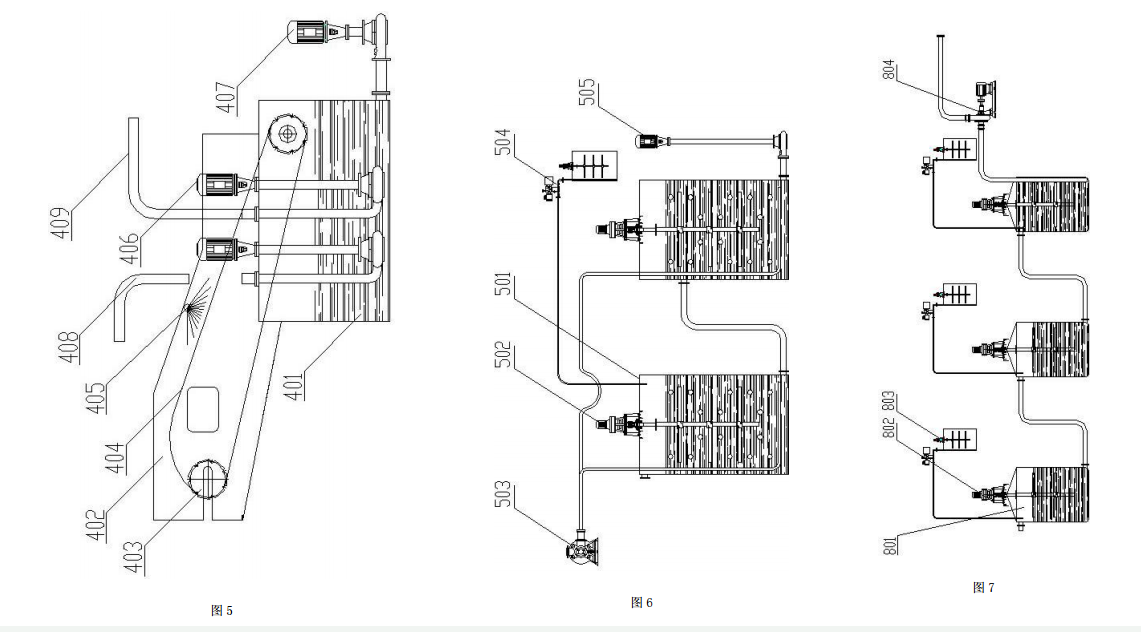

圖 5 為細篩分離機的結構示意圖 ；
圖 6 為加酸攪拌池的結構示意圖 ；
圖 7 為加堿攪拌池的結構示意圖。
圖中 ：螺旋輸送機 1，初篩分離機 2，箱體 201，儲液箱 202，篩籠 203，噴淋管 204，旋轉支架 205，減速機 206，葉片 207，篩網 208，出渣斗 209，泥漿循環攪拌管 210，泥漿泵 211，進料口 212，清水囊 3，細篩分離機 4，儲液箱 401，傳送支架 402，傳送帶 403，帶面 404，噴淋管 405，泥漿泵 406，泥漿循環攪拌泵 407，進料口 408，出料管 409，加酸攪拌池 5，酸桶 501，攪拌機 502，羅茨風機 503，加酸計量泵 504，泥漿泵 505，污水池 6，離心分離機 7，加堿攪拌池 8，堿桶 801，攪拌機 802，加堿計量泵 803，泥漿泵 804，沉淀池 9，清水桶 10，壓濾機 11，清水泵 12。
