本實用新型的目的是設計一種可排石錘刀式土壤破碎機，能用于含有石塊、磚塊等硬質雜料的土壤破碎，具有生產能力高、破碎能力強、結構簡單、使用方便的優點。

  　　本實用新型所設計的可排石錘刀式土壤破碎機是在已有破碎機結構基礎上改進完成。其包括有傳動裝置、進料斗、出料斗、破拱裝置、條篩、撥料輥及破碎刀具，本實用新型的結構是：進料斗位于整機的上部，進料斗前壁下端前傾伸至轉子軸水平線，進料斗后壁下端后傾伸至轉子軸垂直線，并與后工作室上壁連接，進料斗內裝置有破拱裝置，破拱裝置可以是在長軸上分布齒狀葉片，低速轉動以防止物料在斗內架空，進料斗的功能是承接物料并向下方的工作室供料；進料斗下方為工作室的一側，工作室的空間是由料斗前壁、后工作室壁板和條篩構成，工作室中心裝置有工作刀具，工作刀具是在轉子軸上并列固定安裝有2-7組刀架，在各刀架圓周方向上設有1-16個刀座均勻分布，使刀座連接在刀架頂端，各刀座上安裝有錘刀；工作刀具高速轉動，能將工作室內的土壤破碎并將其中的石塊、磚塊等硬質雜料分離出來；在工作刀具上方與進料斗接口位置裝置有撥料輥；撥料輥低速轉動。能向工作室內均勻供料，并具有防止進料口物料卡拱的作用；后工作室位于工作室上方的另一側，其上壁開有排石口，排石口與排石斗相連接，其作用是將分離出的石塊、磚塊等硬質雜料排出；工作室下方設置半圓狀條篩，其是由鋼條組焊而成，上面均布大小一致的網眼，其作用是將破碎后合格的土壤分離出來；條篩下方連接出料斗，將合格的土壤排出。

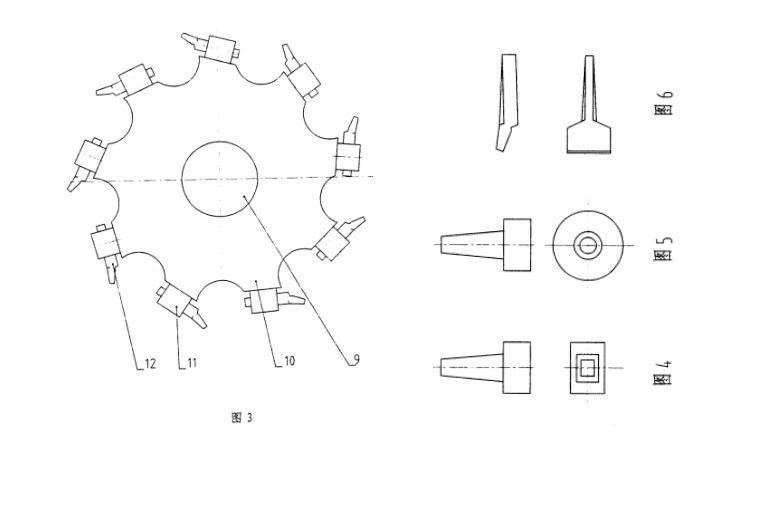

  　　本實用新型的刀架可以采用臂桿式和圓盤式兩種：臂桿式刀架結構的特征是，在轉子軸上輻射狀均布1-16個條狀臂桿，在臂桿頂端連接有刀座，各刀座上裝置有錘刀：圓盤式刀架結構的特征是，在轉子軸上安裝圓形刀盤，在刀盤的圓周上均布卜16個刀座，各刀座上裝置有錘刀。

  　　所述轉子軸上工作刀具的安裝分布原則為：

  　　①各刀架圓周分布1-16把錘刀，全部錘刀沿同一圓周均勻分布，使裝置在工作時受力均勻，沖擊力小；

  　　②在轉子軸軸向位置并排均勻設置有2-7組刀架，沿轉子軸軸向任一位置上，轉子軸旋轉一周（即同一破碎工作位置上）破碎工作的錘刀數為1-3個；

  　　③兩相鄰刀架上錘刀在圓周的間隔角盡可能地大，以避免兩刀臂或刀盤夾石；

  　　④錘刀安裝后圓周頂端直徑為400mm -1200mm，圓周線速度3-12m/s，同一刀架上垂刀數多者線速度取小值，錘刀數少者線速度取大值，以滿足破碎粒徑要求，并使刀架的臂桿或圓盤間空隙尺寸滿足納藏石塊的要求。

  　　按上述排列原則布置所構成的工作刀具受力良好、破碎均勻、節省功率，特別是適應于混雜有硬質石料的土壤的破碎作業。較大粒徑（lOOmm以上）的石塊等可納藏于刀架之間和臂桿或圓盤之間的空間，避免打壞刀具和條篩。為防止加入的物料在進料斗上部成拱卡料，在進料斗內可附加有葉漿旋轉式破拱裝置或是倉壁振動式破拱裝置等。

  　　本實用新型的錘刀可選用目前穩定土拌和機上的通用錘刀，也可采用圓鋼、方鋼、扁鋼等各種型鋼的錘頭刀，只需將刀把做細，能插裝入刀座即可。本實用新型所需的動力驅動可采用各種動力性能的驅動裝置，如電動機、內燃機，機械傳動、液壓傳動等。

  　　本實用新型的工作過程如下：

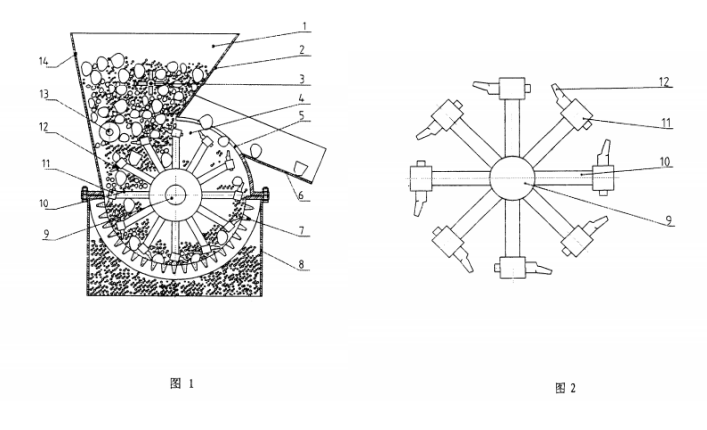

         將含有石塊、磚塊等硬質雜料的軟體土壤由上部加入進料斗，  （如圖1所示）工作刀具在驅動裝置帶動下（逆時針方向）高速旋轉，物料在重力及撥料輥（順時針旋轉）撥動下向下運動。由于進料斗前壁傾斜安裝，使物料的運動空間自上而下逐漸變小，聚集在—個狹小的破碎區，在錘刀高速切削、打擊、擠壓的聯合作用下進行第一級破碎，隨后在刀具帶動下進入篩分區，土壤等軟性物料在刀具和條篩之間通過擠壓、拉磨進行第二級破碎。條篩間距由規范要求的成品物料粒徑決定，符合規范要求的顆粒通過條篩從出料口排出。土壤等軟體物料強度小，經上述兩級破碎后多數可達粒徑要求而由條篩排出。少量粒徑不合格的土壤及難以破碎的堅硬石塊等物料在刀具帶動下繼續運動，沿條篩內圓弧表面后移、上移，這些高速運動的物料由于密度不同而離心力各異，到達后工作室的排石口處時，堅硬、密度大的石塊由于離心力大于物料與刀具之間的摩擦力而從排石口飛出，通過排石斗排出；不合格的軟體、小密度物料離心力小于摩擦力，在刀具帶動下通過后工作室與新加入物料進行第二循環破碎；納藏于臂桿或圓盤空間的大石塊隨臂桿或圓盤轉動，逐漸向大直徑軌跡運動，最終亦通過排石口排出。

  　　本實用新型具有以下優點：

  　　①由臂桿或圓盤、錘刀等組成的工作刀具通過結構和工作參數的合理組合，通過高速旋轉，利用切削、擊打、擠壓及刀具與條篩之間擠壓、拉磨的復合破碎工作原理，兼有切削式和打擊式破碎原理的綜合優點，可破碎各種土壤（包括破碎含水率較高的粘性土壤，甚至含有磚塊、石塊的混雜土壤）生產率高，節省功率。

  　　②整體結構簡單，工作可靠。臂桿或圓盤與錘刀組成的工作刀具按規定的方式排列，受力合理，切土均勻細密，破碎質量好；臂桿或圓盤之間的空間尺寸大，納藏石料能力強，不易損壞刀具，能避免石塊卡夾于刀具與料斗、條篩、工作室內壁的間隙之間而停機。

  　　③利用高速旋轉的工作刀具與排石口結合的結構，通過慣性分選原理有效可靠地分離土石，解決了單～結構的土壤破碎機械的最大難題——破碎含有石塊的混雜土壤。

  　　④無石料卡死停機之虞，因而可采用各種動力性能的驅動裝置，如電動機、內燃機、機械傳動、液壓傳動等，適應性廣泛。

  　　⑤具有使用操作方便，制造和使用成本較低的優點。
